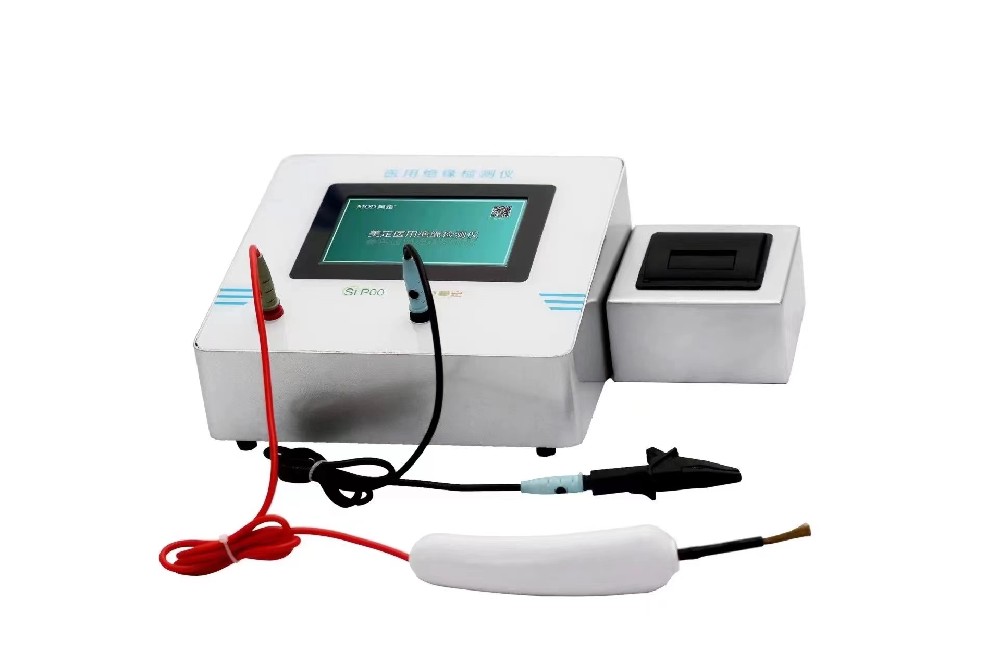

美定绝缘监测仪是一款专为医疗、工业和能源场景设计的智能安全设备，用于实时监测设备的绝缘性能和接地状态，预防因绝缘故障引发的安全事故。以下是其详细使用方法：

一、操作前准备

  1. 环境检查

      • 确保监测环境温度在 -25℃~70℃ 之间，相对湿度不超过 85%。

      • 避免在高氧环境或存有易燃易爆物品的环境中使用。

  2. 设备检查

      • 检查仪器外壳是否有断裂或缺少塑料件，特别注意接头周围的绝缘情况。

      • 确认电池电量充足（若电量低于 10%，显示屏会闪动提醒充电）。

  3. 连接测试线

      • 将红色测试线插入 LINE 端，绿色测试线插入 GUARD 端，黑色测试线插入 EARTH 端。

      • 将测试线的另一端探针或夹子接于被试设备的高压导体上，绿色副线接于高压护环上，黑色副线接于设备外壳或地上。

二、操作步骤

  1. 开机与自检

      • 打开主机背后电源开关，触摸主机正面 ON 开关启动检测仪。

      • 仪器开始自检并初始化，电源指示灯发绿光表示正常，发红光表示欠压。

  2. 设置测试参数

      • 转动主机正面旋钮，选择需要的测试电压（如 3KV~5KV）。

      • 根据被测设备的电压等级调整检测电压，例如：

          • 电外科手术器械：2.8±0.3 KV（测试刷）或 4.2±0.3 KV（测试环）。

          • 绝缘层超过 3mm 的器械：将检测电压调整到 5.5KV 以上。

  3. 连接被测设备

      • 将负极端的鳄鱼夹连接到待检测器械的金属头上。

      • 选择相应的检测头连接至正极检测手柄。

  4. 开始检测

      • 将检测头在被检测器械的绝缘层上来回移动进行检测。

      • 当器械有损坏时，检测仪通过蜂鸣音以及主机正面报警灯闪烁提示报警。

  5. 读取与记录结果

      • 液晶屏进入测试状态显示模式，显示绝缘电阻值。

      • 根据需要选择连续测试、吸收比测试或极化指数测试，松开测试键后，仪器自动计算并显示测试结果。

三、测试后处理

  1. 放电处理

      • 试验完毕或重复进行试验时，必须将被试物短接后对地充分放电，确保人身安全和下次测量的准确性。

  2. 数据记录与分析

      • 仪器具备数据记录与分析功能，能够显示并记录绝缘电阻的历史数据、故障发生的时间、位置等相关信息。

  3. 关闭电源

      • 操作完成后，关闭电源开关，确保设备安全。

四、注意事项

  1. 安全操作

      • 操作人员必须佩戴绝缘橡胶手套，确保仪器放置工作台的稳定。

      • 不要触碰高压电极，否则电击可能导致操作人员受伤。

  2. 设备维护

      • 每日用表面消毒湿巾擦拭仪器外表，定期检查剩余电量并充电。

      • 长时间不使用时应将检测仪取出，充电 8 小时后再收起，以免长时间因放电造成电池损坏。

  3. 环境限制

      • 不能在高氧环境中使用，不能在存有易燃易爆物品的环境中使用。

      • 不要在其他电气设备周围使用，以免产生电磁干扰。

  4. 专业限制

      • 非原厂工程师不得拆卸仪器，以避免可能引起的高压触电。

五、校准与维护

  1. 校准步骤

      • 准备标准电阻器（1MΩ、10MΩ、100MΩ），确保其精度和稳定性符合校准要求。

      • 打开绝缘电阻测试仪，预热至少 15 分钟，使用校准功能进入校准模式。

      • 将测试仪的测试线连接到标准电阻器的两端，输入标准电阻值，读取并比较测试仪显示的电阻值。

      • 如果读数与标称值有偏差，调整测试仪的校准旋钮，直到读数与标称值一致。

  2. 维护保养

      • 定期更换电池，避免因电池老化影响仪器性能。

      • 仪器主机不支持高压高温灭菌，避免损坏主机。

六、应用场景

  • 医疗领域：手术器械、内窥镜等设备的绝缘性能检测。

  • 工业领域：发电厂、变电站的直流屏、电动汽车充电装置、UPS 供电系统等设备的绝缘监测。

  • 能源领域：储能系统、光伏直流系统等设备的绝缘性能和接地故障监测。

七、总结

美定绝缘监测仪通过其高精度监测、智能预警和跨系统协同能力，为医疗、工业和能源领域提供了高效、可靠的绝缘监测解决方案。正确的使用方法和定期的校准维护是确保设备安全运行的关键。
